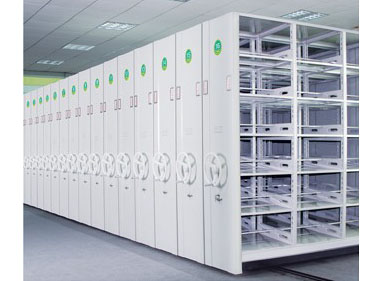

Fei HU-双柱式密集架

产品名称：Fei HU-双柱式密集架

产品类别：档案密集架系列

产品备注：办公家具

规　　格：根据客户场地设计

产品说明：

Fei HU-双柱密集架结构特点:

基座整体焊接合拼，架体为双柱柱插入结构，节与节之间用挂板分隔，立柱中开有挂孔，挂板扣挂于立柱的挂孔上，搁板放置于挂板下沿折弯上且扣牢在挂板的孔扣上；每层搁板一分为二，搁板间距可上下调节。每节双面间以分隔棒隔开。

侧面板可采用凹凸式护板或三段式护板。

手动密集柜系列广泛适用于企事业单位的图书馆、挡案馆、资料室等对图书、文件档案资料、物品的存放。

密集柜是根据库房特征进行合理布局的，高度利用空间，采用多节多联安放在固定的轨道上形成一整体，用手摇或电动方式移动各列存取。

卓尔密集架结合国外设计思路从原理上解决传统密集架结构上的特点。选料及工艺力求精益求精，每一环节都非常讲究，所用板材均为优质冷轧钢板。钢料硬度达到国家最高行业标准，是大型档案集中的必备首选。

密集架材料、性能要求

1、总体要求

产品制造符合国家标准GB/T13667.4—2003《手动密集书架技术条件》，GB/T13667.4—2003《电动密集书架技术条件》，国家档案局DA/T7—92标准。规格：标准六层搁板，间距可调。每层双面搁板承重应不少于80kg，每标准节满负荷情况下，架体、主格不变形。

2、材质要求

厚度：采用上海宝钢冷轧板，底盘3.0mm、地轨道20*20mm，立柱1.5mm，挂板1.0mm，层板1.0mm。导轨采用上海宝钢20mm*20mm实心方钢。表面处理符合GB—1720、1732、1734标准。

3、结构要求

（1）传动轻便灵活，运行自如，平稳自然，闭合紧密，无失灵现象；摇把操作方便、无噪声；架体在做推拉运动时，无阻滞现象。摇把采用曲柄折叠式。要有自动挂、脱档驱动装置；制动装置和组列闭合锁定装置；当单列人力推移时，其它摇把不会跟着旋转；摇把可折叠，以避免通行障碍；密集架安装完成后，在全负载情况下，各列密集架都应运行自如，不得有阻滞现象，运行手柄摇力不大于规范中规定；

（2）每列架体均装有制动装置，架边装有锁具和卷宗卡号插座，用于整组架体的锁闭和档案的统一编号；

（3）移动密集架各列之间要装磁性橡胶密封条，在顶部要装防尘板，底部要装防鼠装置（板），合拢后无间缝；具有防尘、防鼠、防盗、防火等功能。

密集架产品性能及特点

一、产品采用标准及规范

    我公司生产的手动直列式移动档案密集架系列产品的技术性能指标采用国家档案局DA/T7-92档案密集架行业标准和GB/T13667.3密集架通用的国家标准。

二、产品特征与生产工艺

   架体标准：我公司生产的BYT系列档案密集架，标准层为六层搁板，层距350mm，搁板厚度25mm。每层搁板均匀承重80 Kｇ，底盘的承载量每平方米大于350Kｇ，设有安全限位及防倒装置。(同时我们可以根据库房的实际尺寸进行设计，以供用户选择最合理的设计方案)

1、材料

    所用的材料均符合GB710-79冷轧钢板的国家标准，所用金属材料均符合GB912、GB710、GB700标准规定。

    2、产品结构：结构分传动、立柱、搁板、侧面板、底盘等零部件组合而成。底盘在专用焊胎上组焊成型，底盘长度在2.5米以上的为分段拼装式。

    3、产品性能：

    ⑴传动轴的直径为Ф20 mm，材料为45#钢，符合GB3882-87标准；轴承为带座外球面Z390504型，传动轴加管套连接传动。具有可靠的中心直线度，架体移动平稳轻便。

    ⑵传动速比1:7.5, 摇动曲柄摇把时, 摇力平均每标准节不大于5N, 低于DA/T7-92规定的12N标准。

    ⑶载荷能力：>600Kg/ｍ³。

    ⑷架体的空间利用率：>82.8%/ｍ³。

⑸传动装置：机械式自动脱挂驱动装置。链轮、链条生产标准按GB1135-89T GB1244-84（3R齿型）标准，均为采购标准件，表面经发黑防锈处理。

   4、制造工艺特点：

    ⑴传动——BYT型密集架传动机构采用三级传动，传动比大，稳定省力；其中摇柄传动机构采用了我公司自行设计的新型结构，使用多达5个轴承（4个滚珠轴承和1个滚针轴承）。受到用户的普遍欢迎。

    A、传动机构中，每个滚轮的两侧都安装有精密外球面轴承，消除由于安装或变形造成的轴承不同心度，以减少阻力；

    B、链轮、链条传动是传动机构中基本的形式。目前行业普遍采用摩托车链条，而链轮多为自制，链轮与轴的固定方式也只是用顶丝固定。我公司采用的摩托车链条和链轮都是专用生产厂家生产的符合国家标准的标准件，链轮与轴的径向固定全部采用键连接与顶丝固定并用。滚轮与轴的固定使用开口弹簧销，以确保传动可靠有效。

    C、在列长多于3节时，传动力是在底盘的中部通过链条将力传递给双轴同时驱动，以克服由于传动轴变形造成的列移动的不同步，保证前后同步移动。（详见底盘传动示意图）

    ⑵底盘结构——为拼接组焊式，可分段组合拼装，加工精度高，具有对接互换性好，节型范围宽等优点。

    ⑶摇把——为双向超越离合器结构，采用折叠式曲柄把手，其脱挂结构为棘轮棘爪自动挂脱档。当其中一列移动时，其它各列摇把不会随之旋转。手柄可折叠，以避免通行障碍。

    ⑷制动装置及门锁——每列密集架架体均装有制动装置，于侧面板中侧，开闭方便。开架查寻资料时，只需按下制动把手架体便不会被他人移动，有效地保证了查阅人员的人身安全。门锁为豪华方锁。

    ⑸密封防尘——移动密集架各列之间装有强磁性的橡塑密封条装置，该密封经防老化处理；在顶部装有防尘板，底部安装有防鼠档，合拢后无间缝，做到了防尘、防鼠、防盗、防光的要求。

    5、表面处理工艺：

    产品表面磷化处理工艺及质量水平符合GB6807-86钢铁工件涂漆前磷化处理（选用DSM公司的聚酯树脂）技术条件的国家标准。

    表面处理采用乳化剂和碱性助洗剂脱脂、磷酸除锈、锌系薄膜型磷化、钝化，最后粉末喷涂。装饰防护性好，附着力强。九工位表面处理工艺过程如下：65℃热水脱脂—冷水清洗—除锈冷水清洗—中和—表调—45℃热磷化—冷水清洗—65℃热钝化—喷粉—172℃温度固化—检验。表面处理达到如下标准：涂料采用上海幻影涂料有限公司的静电喷涂塑粉；喷涂厚度0.02-0.025mm：硬度≥0.4；附着力≥三级；光泽度≥d6 5%;冲击强度≥3.92j时无剥落，无裂纹或皱纹等。

    6、产品特点：

    A、由于采用了我公司自行设计的专业传动机构，在架体移动时摇动轻便灵活，在满载运行时尤其省力。

    B、摇把操作灵活方便、美观，耐用，摇动时可自动挂档。当其中一列移动时，其它各列摇把不会随之旋转，架处于从动和静止状态时，摇柄自行停于垂直位置。

    C、各列均有独立止动装置和防尘、防鼠装置。

D、各方阵配有锁定装置，防止他人自行开启。

        档案密集柜

       (用材及技术要求)

1、采用标准：GB/T 13667.3-2003手动密集书架技术条件、DA/T 7-1992直列式档案密集柜，所用冷轧钢板符合GB/T 11253-2007碳素结构钢冷轧薄钢板及钢带。

2、结构：由轨道、底盘、立柱板、层板、挂板、顶板、侧板、门板、挡杆、传动机构、防倾倒、防震、防尘、防鼠、制动、缓冲等装置组成。

3、柜体主要用材及部件：
